Dimensionner Rayonnage Entrepôt : 10 Pièges À Éviter

Dimensionner un rayonnage d'entrepôt ne se résume pas à choisir un modèle sur catalogue. C'est une étape de conception qui détermine la capacité de stockage, la fluidité des flux et la sécurité de l'exploitation. Un mauvais dimensionnement se traduit par des mètres carrés perdus, des opérations ralenties ou des risques de surcharge. Cet article détaille les pièges à éviter et la méthode à suivre pour dimensionner rayonnage entrepôt de manière fiable.

Key Takeaways

• Le dimensionnement des rayonnages d’entrepôt consiste à définir la hauteur, la profondeur, la largeur et la capacité de charge de chaque zone de stockage, en fonction des produits et des flux.
• Il repose sur une analyse croisée de la nature des marchandises, des contraintes du bâtiment, des équipements de manutention et des processus de préparation de commandes.
• Un dimensionnement correct permet d’augmenter la densité de stockage, de réduire les déplacements inutiles et de prévenir les accidents liés à une surcharge.
• Les erreurs de dimensionnement se traduisent par du gaspillage d’espace, des ruptures de stock ou des coûts de maintenance élevés.
• La démarche suit une séquence précise : collecte des données, calcul des besoins, choix du type de rayonnage, validation par simulation ou calcul de charge.

Dimensionner un rayonnage d’entrepôt : la réponse complète

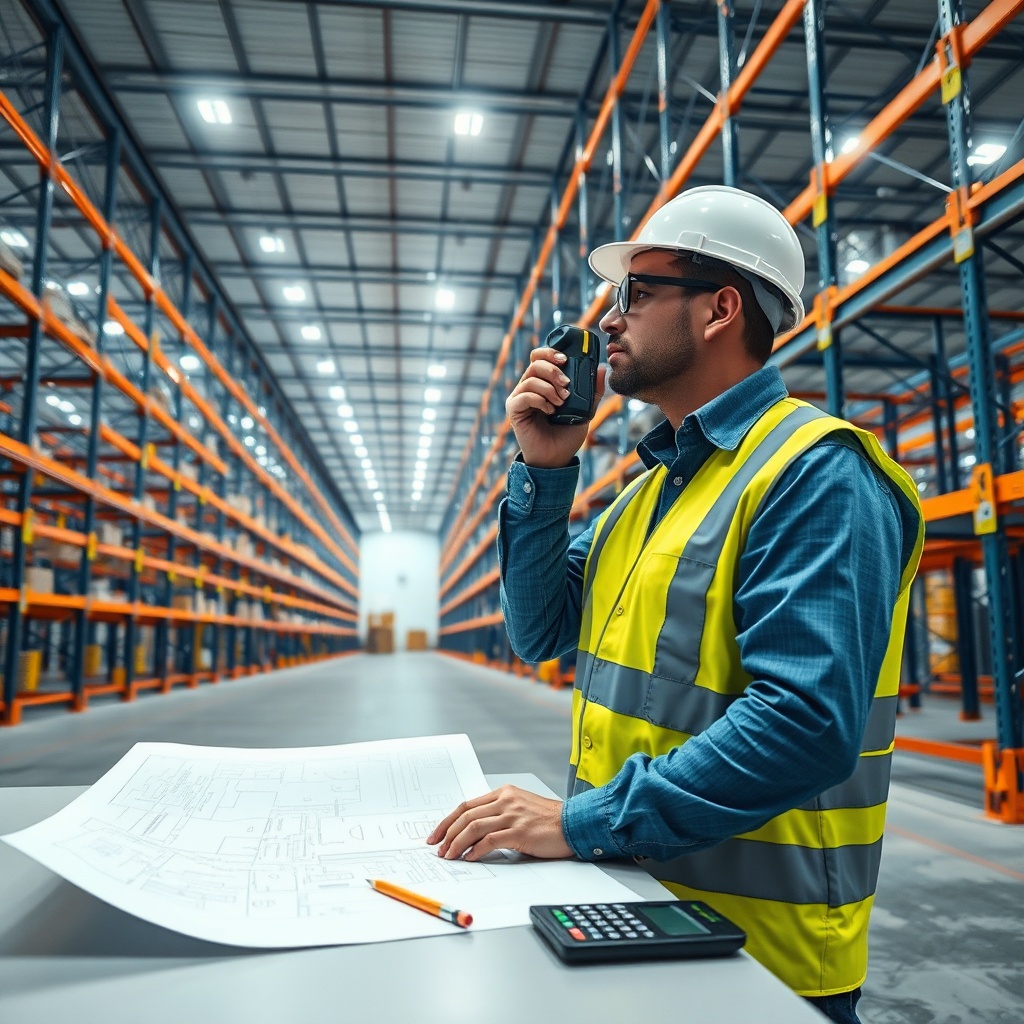

Un technicien vérifie les cotes d'un rayonnage pour garantir une capacité de stockage optimale et la sécurité des opérations.

Définition du dimensionnement de rayonnage

Le dimensionnement d'un rayonnage consiste à déterminer les cotes techniques — hauteur, largeur, profondeur — et la capacité de charge de chaque niveau, en fonction des produits à stocker et des contraintes du bâtiment. Ce n'est pas un simple choix de modèle : c'est la conception d'un système de stockage qui doit s'intégrer au bâtiment, aux flux et aux équipements de manutention.

Définition: Le dimensionnement de rayonnage est la phase de calcul qui définit les dimensions physiques et la capacité de charge d'un système de stockage, en fonction des unités de charge, de la hauteur disponible et des contraintes d'exploitation.

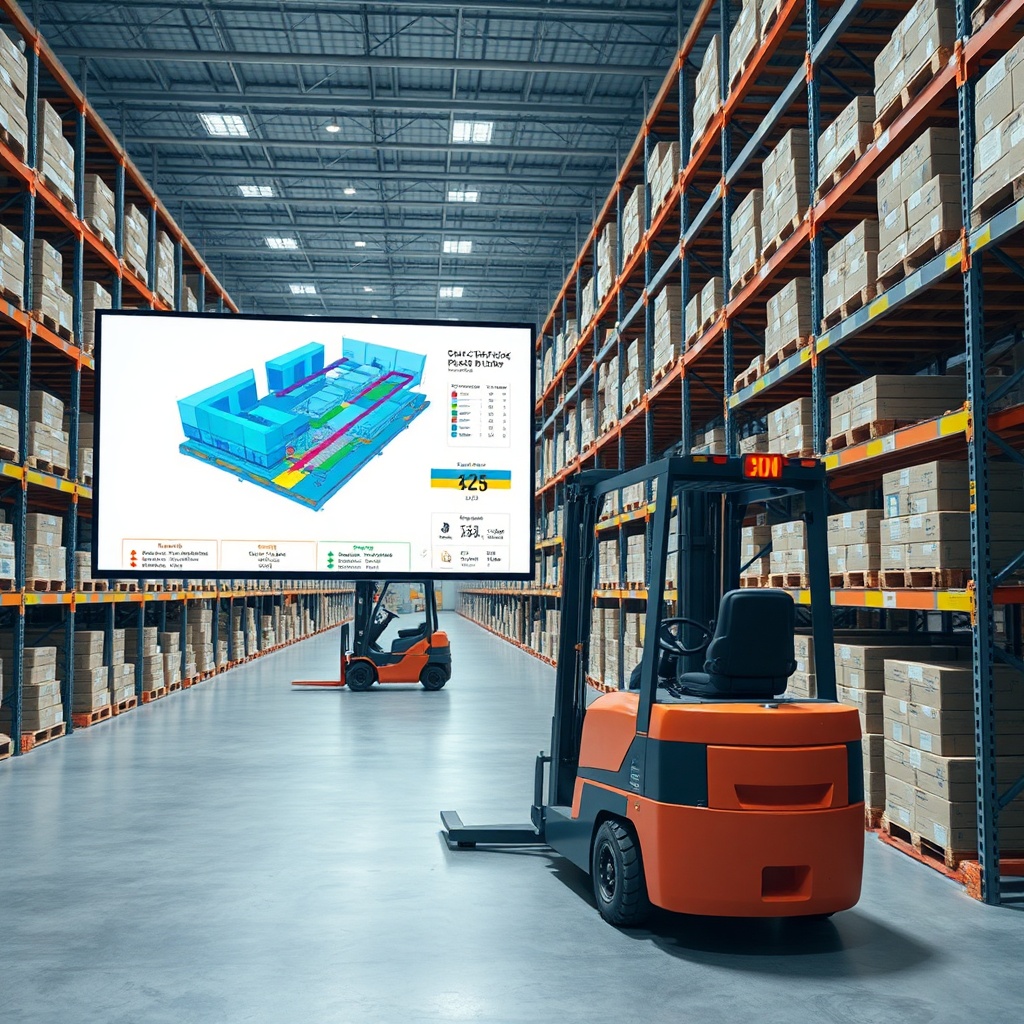

Un plan de rayonnage modélisé en 3D pour valider la capacité de charge et la fluidité des opérations logistiques.

Ce que le dimensionnement implique concrètement

Le calcul de rayonnage intègre plusieurs paramètres techniques. Les dimensions des unités de charge (palettes, cartons, bacs) déterminent la profondeur et la largeur des niveaux. Le poids de chaque unité définit la capacité de charge admissible par niveau et par montant. La hauteur de stockage, la largeur des allées et le nombre de niveaux dépendent à la fois de la hauteur sous plafond et des équipements de manutention utilisés.

L'interaction avec les chariots élévateurs ou les transpalettes est déterminante. Un chariot à mât rétractable nécessite des allées plus larges qu'un chariot trilatéral. Les systèmes automatisés imposent des tolérances de positionnement plus strictes. Le dimensionnement doit donc toujours être mené en parallèle du choix des équipements, et non après.

Pourquoi un dimensionnement précis est essentiel

Un dimensionnement approximatif a des conséquences directes sur la performance logistique. Une hauteur de stockage mal calculée peut rendre impossible l'utilisation du dernier niveau. Une largeur d'allée trop étroite bloque la circulation des chariots et ralentit la préparation des commandes. Une capacité de charge sous-estimée crée un risque de chute de charge ou d'effondrement.

À l'inverse, un bon dimensionnement améliore la productivité. Il permet d'optimiser l'espace en exploitant toute la hauteur disponible, de réduire les déplacements en rapprochant les références à forte rotation, et de fluidifier les opérations de réception et d'expédition. L'optimisation de l'espace n'est pas un simple gain de surface : c'est un gain de temps et de sécurité.

Réponse rapide: Dimensionner un rayonnage d'entrepôt, c'est calculer la hauteur, la profondeur, la largeur et la capacité de charge de chaque niveau en fonction des produits, des flux et des équipements de manutention, afin d'optimiser l'espace et de garantir la sécurité.

Les facteurs clés à analyser avant de dimensionner

Nature et caractéristiques des marchandises

La première étape consiste à analyser les produits à stocker. Les palettes standardisées (80 x 120 cm) ne se dimensionnent pas comme des cartons ou des produits longs. Il faut identifier les dimensions réelles des unités de charge, leur poids, leur fragilité et leur empilabilité. Les produits volumineux ou lourds imposent des structures renforcées et des espacements de niveaux adaptés.

La rotation des stocks est également déterminante. Une analyse ABC permet de classer les références selon leur fréquence de sortie. Les produits à forte rotation (classe A) doivent être placés à hauteur d'homme, dans les zones les plus accessibles. Les produits à faible rotation (classe C) peuvent être stockés en hauteur ou dans les zones périphériques. Le dimensionnement doit refléter cette hiérarchie pour éviter les déplacements inutiles.

Flux et rotation des stocks

Les flux d'entrée et de sortie conditionnent le choix entre un stockage statique et un stockage dynamique. Un entrepôt qui fonctionne en FIFO (premier entré, premier sorti) privilégiera les rayonnages à palettes classiques ou les systèmes à gravité. Un stockage en masse, où les palettes sont empilées les unes sur les autres, convient aux produits à faible rotation et à longue durée de conservation.

Les modes de préparation de commandes influencent aussi le dimensionnement. La préparation en palettes complètes nécessite des allées larges pour les chariots. La préparation à l'unité ou en cartons exige des rayonnages à petites charges, plus denses et accessibles à hauteur d'homme. Il est essentiel de cartographier les flux avant de calculer les besoins en surface.

Contraintes du bâtiment et de l'exploitation

Le bâtiment impose des limites physiques incontournables. La hauteur sous plafond détermine le nombre de niveaux possibles. La portance du sol doit être vérifiée pour supporter le poids des rayonnages chargés. Les poteaux, les zones de chargement, les issues de secours et les circuits de circulation réduisent la surface exploitable.

Les contraintes réglementaires et de sécurité doivent être intégrées dès la phase de conception. Les distances de sécurité entre les rayonnages, les allées d'évacuation et les zones de circulation doivent respecter la réglementation locale en vigueur. Il est indispensable de valider ces points avec les normes applicables à votre situation, car elles varient selon le pays et le type d'activité.

Étapes de calcul du dimensionnement (pas à pas)

Collecte des données de base

La fiabilité du dimensionnement repose sur la qualité des données collectées. Il faut lister les dimensions et le poids des palettes ou des cartons, la hauteur de stockage souhaitée, la largeur des allées, le nombre de références, la capacité de réception et d'expédition, ainsi que les taux de remplissage prévisionnels.

Un relevé sur site est souvent nécessaire pour vérifier les dimensions réelles du bâtiment, la position des poteaux, les zones de chargement et les hauteurs sous plafond. Cette phase d'audit d'entrepôt permet d'éviter les erreurs liées à des plans obsolètes ou à des mesures approximatives.

Calcul des besoins en surface et en volume

Le calcul suit une séquence logique en quatre étapes.

1. Déterminer le nombre d'emplacements nécessaires. Divisez le volume de stockage requis par la capacité d'un emplacement. Ce calcul intègre le nombre de palettes ou de cartons à stocker et le taux de remplissage prévisionnel.
2. Calculer la surface occupée par les rayonnages. Multipliez la longueur et la profondeur des racks, puis ajoutez la surface des allées. La largeur d'allée dépend du type de chariot utilisé.
3. Vérifier la hauteur disponible. Calculez le nombre de niveaux possibles en fonction de la hauteur sous plafond, de la hauteur des charges et de la hauteur de levage des équipements.
4. Ajuster avec les zones annexes. Intégrez les zones de réception, d'expédition, de réserve et de quai dans le calcul global de la surface nécessaire.

Réponse rapide: Pour calculer la capacité d'un rayonnage, multipliez la surface utile par le nombre de niveaux, puis divisez par l'empreinte d'une unité de charge. Ajustez ensuite selon le taux de remplissage et les zones de réserve.

Validation et ajustement du dimensionnement

Une fois les calculs réalisés, il faut comparer les résultats avec les objectifs de stockage et les contraintes du bâtiment. Si la surface calculée dépasse la surface disponible, il faut ajuster : augmenter la hauteur de stockage, réduire la largeur des allées, ou opter pour un type de rayonnage plus dense.

Une simulation de stockage ou un test de charge peut être réalisé pour vérifier la stabilité et la capacité réelle du système. Cette validation est particulièrement importante pour les rayonnages dynamiques ou les structures sur mesure. Elle permet de détecter les erreurs de calcul avant l'installation, ce qui évite des coûts de modification importants.

Comparaison des types de rayonnages selon le dimensionnement

Rayonnages à palettes (statiques)

Les rayonnages à palettes statiques, souvent appelés racks ou palettiers, sont la solution la plus répandue. Ils offrent une densité de stockage moyenne et s'adaptent à une grande variété de produits et de flux. Leur principal avantage est la simplicité : chaque palette est accessible individuellement, ce qui facilite la gestion des stocks en FIFO ou en LIFO.

Leur inconvénient réside dans la largeur des allées. Selon le chariot utilisé, les allées peuvent être larges, ce qui réduit la densité de stockage au sol. Pour optimiser l'espace, il est possible de réduire la largeur des allées en utilisant des chariots à mât rétractable ou trilatéral, mais cela implique un investissement supplémentaire.

Rayonnages dynamiques (à accumulation ou à gravité)

Les systèmes dynamiques, comme les racks à gravité ou les convoyeurs à accumulation, permettent un stockage plus compact et une rotation rapide. Les palettes ou les cartons circulent sur des rouleaux inclinés ou des rails, ce qui élimine les allées de circulation entre les niveaux.

Ces systèmes sont particulièrement adaptés aux produits à forte rotation, car ils garantissent une rotation FIFO naturelle. En revanche, ils demandent un investissement plus élevé et une maintenance plus complexe. Le dimensionnement doit tenir compte de la pente des rails, de la vitesse de circulation et des systèmes de freinage.

Tableau comparatif des types de rayonnages

Les valeurs exactes de densité et de coût dépendent des fabricants, des dimensions du bâtiment et des équipements choisis. Ce tableau sert de base de comparaison, mais doit être complété avec des données vérifiées pour votre projet spécifique.

Rayonnages à petites charges et cantilever

Les rayonnages à petites charges sont conçus pour les cartons, les bacs et les pièces détachées. Ils offrent une densité de stockage élevée pour les petits colis et sont souvent utilisés dans les zones de préparation de commandes. Leur dimensionnement suit les mêmes principes que les racks à palettes, mais avec des unités de charge plus petites et des espacements de niveaux réduits.

Les rayonnages cantilever sont spécialement adaptés aux produits longs comme les tubes, les planches ou les profilés. Ils se composent d'un montant vertical et de bras horizontaux, sans montants verticaux à l'avant. Leur dimensionnement doit tenir compte de la longueur des produits, de leur poids et de la capacité de charge des bras.

Erreurs courantes à éviter lors du dimensionnement

Surdimensionnement

Le surdimensionnement consiste à prévoir plus d'emplacements que nécessaire. Cette erreur entraîne un coût d'investissement inutile, un espace non exploité et une inefficacité énergétique : chauffer ou éclairer des zones vides coûte cher. Elle peut également conduire à une implantation déséquilibrée, avec des allées surdimensionnées et des zones de stockage sous-utilisées.

Pour éviter ce piège, il faut baser le dimensionnement sur des prévisions réalistes, et non sur le pic théorique de stockage. Une analyse fine des flux saisonniers et des tendances de vente permet d'éviter de surdimensionner. Il est préférable de prévoir une zone d'extension plutôt que d'investir immédiatement dans une surcapacité.

Sous-dimensionnement

Le sous-dimensionnement est l'erreur inverse, mais tout aussi problématique. Un dimensionnement trop juste entraîne des ruptures de stock, un débordement des marchandises au sol, un blocage des allées et des conditions de travail dégradées. Les opérateurs perdent du temps à chercher des palettes stockées en vrac, et les risques d'accident augmentent.

Pour éviter ce piège, il faut intégrer une marge de sécurité dans le calcul. Une zone de stockage tampon, même temporaire, permet d'absorber les pics d'activité et les variations saisonnières. Il est recommandé de prévoir un taux de remplissage moyen inférieur à 100 %, généralement entre 85 % et 90 %, pour garantir une marge de manœuvre.

Non-respect des normes et des règles de sécurité

Le dimensionnement doit impérativement intégrer les règles de sécurité. Les charges maximales par niveau et par montant doivent être respectées. Les rayonnages doivent être ancrés au sol et au mur selon les prescriptions du fabricant. Les distances de sécurité entre les racks et les allées doivent être conformes à la réglementation en vigueur.

Le non-respect de ces règles expose l'entreprise à des risques de contrôle, de sanction ou d'accident grave. Une vérification régulière de la conformité des rayonnages, avec un contrôle visuel et un calcul de charge, est indispensable. Il est recommandé de faire appel à un organisme compétent pour valider la conception et l'installation.

Réponse rapide: Les erreurs les plus courantes lors du dimensionnement sont le surdimensionnement, qui gaspille de l'espace et de l'argent, et le sous-dimensionnement, qui crée des ruptures de stock et des conditions de travail dangereuses.

FAQ

Quelle est la différence entre dimensionner un rayonnage et choisir un rayonnage ?

Le dimensionnement est la phase de calcul et de conception qui détermine les dimensions et les capacités du système. Le choix du modèle est la sélection d'un produit commercial adapté aux résultats du dimensionnement. On dimensionne d'abord, puis on choisit le rayonnage qui correspond aux besoins calculés.

Quels sont les éléments les plus importants à prendre en compte pour dimensionner un rayonnage d’entrepôt ?

Les éléments essentiels sont la nature des produits (dimensions, poids, fragilité), les flux et la rotation des stocks, les contraintes du bâtiment (hauteur, portance du sol, poteaux), les équipements de manutention et les règles de sécurité. Tous ces facteurs doivent être analysés ensemble pour obtenir un dimensionnement cohérent.

Comment calculer la capacité d’un rayonnage ?

La capacité se calcule en multipliant la surface utile par le nombre de niveaux, puis en divisant par l'empreinte d'une unité de charge. Ce calcul doit être ajusté selon le taux de remplissage, les zones de réserve et les contraintes d'accès. Il est recommandé de valider le résultat avec un calcul de charge ou une simulation.

Faut-il dimensionner les rayonnages avant ou après l’aménagement de l’entrepôt ?

Il faut idéalement dimensionner avant l'aménagement. Le rayonnage influence directement l'implantation des allées, les zones de réception et les circuits de circulation. Un dimensionnement réalisé après l'aménagement risque de ne pas optimiser l'espace disponible et de créer des contraintes de circulation.

Peut-on modifier un rayonnage après son installation ?

Certains rayonnages sont modulables : il est possible d'ajouter des niveaux, de déplacer des montants ou de modifier la profondeur. Cependant, toute modification doit être validée par un calcul de charge pour garantir la sécurité et la stabilité de la structure.

Conclusion

Dimensionner un rayonnage d’entrepôt est une étape stratégique qui conditionne l’efficacité, la sécurité et la rentabilité de toute l’exploitation logistique. En analysant la nature des marchandises, les flux, les contraintes du bâtiment et les équipements de manutention, vous pouvez définir des rayonnages parfaitement adaptés à vos besoins. La méthode présentée dans cet article — collecte des données, calcul des besoins, choix du type de rayonnage, validation par simulation — permet d’éviter les erreurs de surdimensionnement et de sous-dimensionnement, tout en respectant les normes de sécurité. Le bon dimensionnement n’est pas un simple calcul technique : c’est un levier de productivité qui réduit les coûts, accélère les opérations et protège vos équipes. Prenez le temps de bien dimensionner votre rayonnage entrepôt avant d’investir : c’est la clé d’un stockage performant et durable.
